A POWERMAT PM-UPS-3000MP vészhelyzeti tápegysége egy vonalinteraktív tápegység 2400 W effektív teljesítménnyel és 3000 VA látszólagos teljesítménnyel.

TERMÉK JELLEMZŐI

Az UPS (Uninterruptible Power Supply) egy olyan eszköz, amely lehetővé teszi más elektronikus eszközök megszakítás nélküli tápellátását, még hálózati áramkimaradás esetén is. Ha áram van a konnektorban, az UPS automatikusan feltölti a csatlakoztatott akkumulátort. Ezen kívül a tápegység számos védelemmel rendelkezik túlterhelés, túlmelegedés, túl magas és túl alacsony bemeneti feszültség, az akkumulátor túltöltése és lemerülése ellen, valamint rövidzárlat elleni védelemmel, biztosítva a csatlakoztatott eszközök maximális védelmét.

• A DC/AC konverter, az UPS és az automatikus akkumulátortöltő funkciói egy készülékben találhatók  .
• Áramkimaradás esetén az UPS azonnal árammal látja el a csatlakoztatott berendezéseket , lehetővé téve a berendezések biztonságos leállítását és a fontos adatok megőrzését. A hirtelen áramszünet információvesztést és az elektronikus berendezések károsodását okozhatja.
• A POWERMAT  UPS szünetmentes tápegység  egy olyan eszköz, amely tökéletesen megoldja ezt a problémát. Lehetővé teszi egy külső akkumulátor / akkumulátorcsomag csatlakoztatását (párhuzamosan) 48 V feszültséggel, két kimeneti aljzattal   rendelkezik  230 V feszültséggel  , lehetővé teszi két eszköz egyidejű működésének fenntartását.
• A konverterben használt  toroid transzformátor nagy hatékonyságot és alacsony üresjárati áramot biztosít.  A készülék sokkal energiahatékonyabb, mint az E-core transzformátorokat használó régebbi kivitelek.
• A gyors, 32 bites mikroprocesszor  pontos és problémamentes működést biztosít.
• A konverter  tiszta szinuszos feszültséget hoz létre a kimeneten , ami gyakorlatilag bármilyen típusú terhelés mellett lehetővé teszi a munkát.
• Magas akkumulátortöltő áram  (a pontos értékeket lásd a műszaki adatok táblázatában).
• A hűtőventilátor intelligens vezérlése  a készülék aktuális hőmérsékletétől és az inverter terhelési állapotától függően.
• Beépített  AVR hálózati feszültségstabilizátor.
• Karbantartást nem igénylő AGM VRLA vagy GEL akkumulátorokhoz igazítva  .
• Ezenkívül a beépített  LCD kijelző  egyértelműen tájékoztat a tápegység aktuális üzemmódjáról. A gyártó egy áttekinthető lengyel nyelvű kézikönyvet is készített, ami nagyban megkönnyíti a készülék használatát.

PÉLDA ALKALMAZÁSRA

A Powermat által kínált PM-UPS-3000MP szünetmentes tápegység folyamatos áramellátást és védelmet biztosít számos eszköz számára, mint például:

• számítógépek
• Riasztórendszerek
• Munkaállomások
• szerverek
• Távközlési és fiskális eszközök
• RTV berendezés
• Kemencék, szivattyúk és központi fűtés szabályzók
• Egyéb, bármilyen típusú terhelésű készülékek, amelyek energiafogyasztása az eszközhöz igazodik.

A TERMÉK JELLEMZŐI

Vonalinteraktív UPS

• Az ilyen típusú tápegységek egyik fő előnye, hogy interaktív üzemmódban működik a tápvezetékkel. Ez azt jelenti, hogy a hálózati feszültség csökkenése esetén a tápegység automatikusan átkapcsol a csatlakoztatott akkumulátorra, így biztosítva a készülék állandó feszültségét és megszakítás nélküli áramellátását.
• Köszönhetően a tápvezetékkel való kommunikációnak, hatékonyabb védelmet tesz lehetővé a csatlakoztatott eszközök instabil feszültségekből eredő sérülései ellen.
• A vonalinteraktív UPS-ek másik előnye a viszonylag alacsony ára más típusú UPS-ekhez, például az online UPS-ekhez képest. Mivel nem igényelnek ilyen jó minőségű alkatrészeket, megfizethetőbbek a kisvállalkozások és az otthoni felhasználók számára.

Tiszta szinuszhullám

A készülék "szinuszos" feszültséget generál a kimeneten, ugyanazt, mint a hálózatban. Ennek köszönhetően induktív eszközöket (pl. elektromos szerszámokat, légkompresszorokat, klímaberendezéseket, hűtőszekrényeket, fagyasztókat stb.) képes táplálni. Természetesen ne felejtse el megválasztani a tápegység teljesítményét a terheléshez.

Mindig ellenőrzés alatt

Az LCD kijelzőnek köszönhetően a felhasználó nyomon követheti a tápegység legfontosabb paramétereit, mint például: bemeneti és kimeneti feszültség, frekvencia Hz-ben, akkumulátor állapota, terhelés és aktuális üzemmód. Ez folyamatos rálátást biztosít a készülék állapotára, és lehetővé teszi, hogy szükség esetén gyorsan reagáljon.

Az áram hiánya nem probléma

A mérnökök gondoskodtak a PM-UPS-3000MP hidegindítási funkciójáról  , ami azt jelenti, hogy a készülék akkumulátoros üzemmódban működhet anélkül, hogy először csatlakoztatná a hálózathoz. Ez egy hasznos megoldás hirtelen áramszünet esetén, amikor gyors hozzáférésre van szükségünk az asztali számítógépen vagy más eszközön lévő adatokhoz.

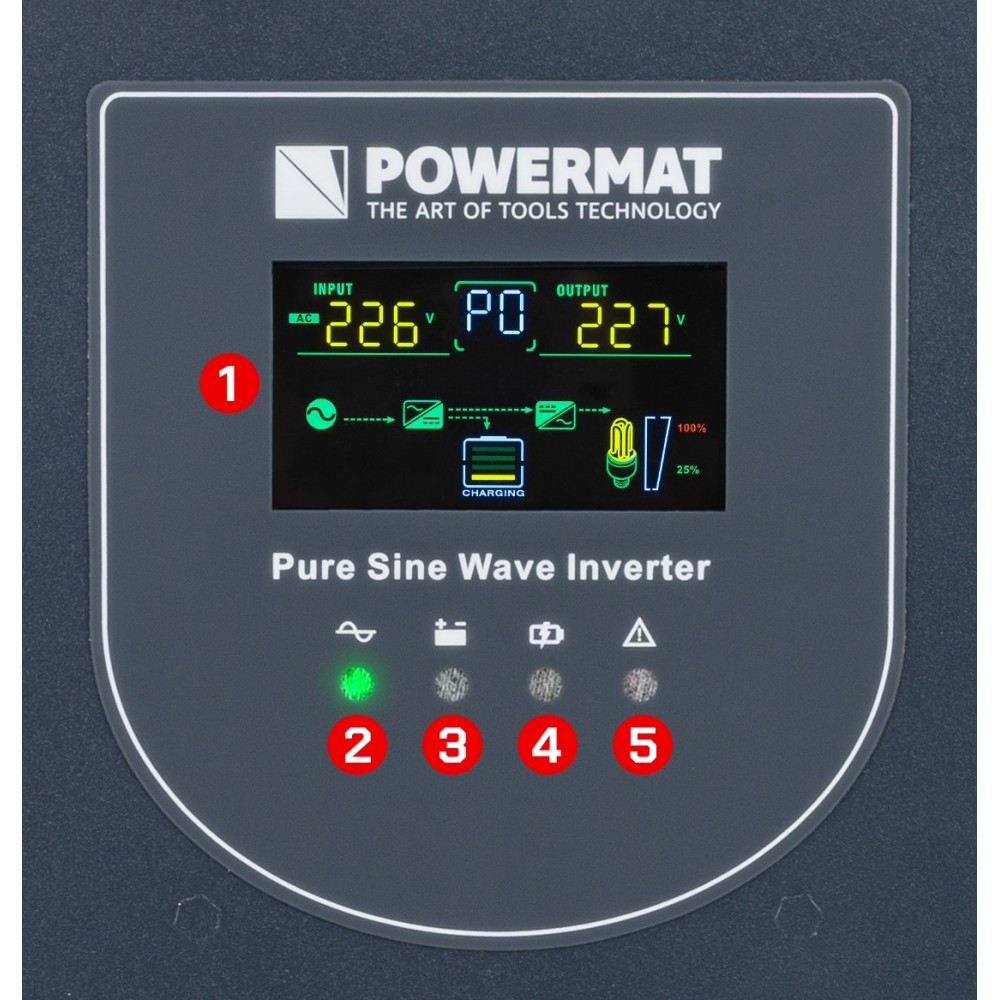

LCD KIJELZÖ

1. LCD kijelzö
2. AC tápellátás LED
3. A csatlakoztatott inverter LED-je
4. Akkumulátor töltés LED
5. Hiba LED

A készülék működési módjai

1. UPS üzemmód:  tápellátás a hálózatról az akkumulátor töltése közben, átkapcsolás akkumulátorról történő táplálásra, ha a feszültség instabil, vagy a hálózati tápellátás teljesen megszakad.
2. Egyenirányító üzemmód:  az akkumulátor töltése a vevőegységek tápellátása nélkül.
3. DC/AC konverter mód:  a tápellátást közvetlenül az akkumulátorról kényszeríti ki az elektromos hálózathoz való csatlakozás nélkül.

MŰSZAKI ADATOK

• Teljesítmény:  3000VA / 2400W
• Feszültség:  230V AC

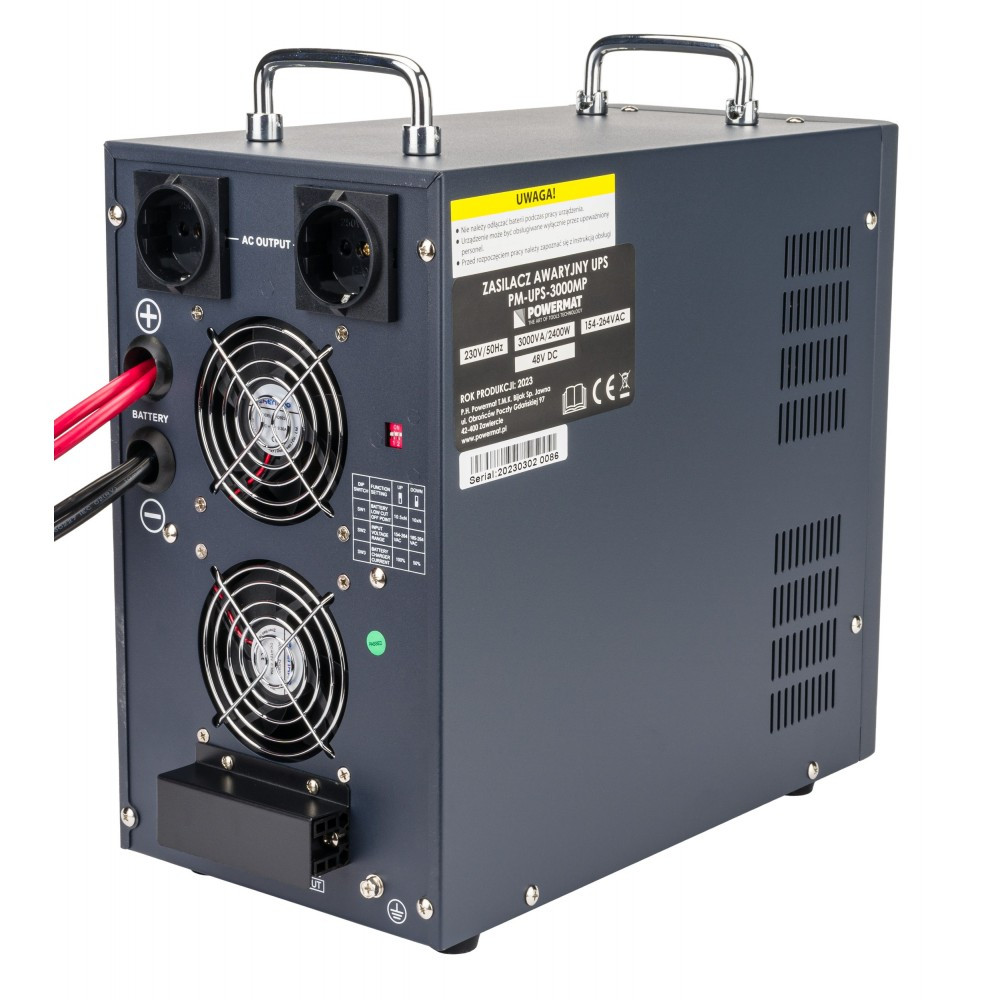

• Kimeneti aljzatok:  2 x 230 V-os aljzat földelt schuko típusú vagy sorkapocsléccel
• Kimeneti védelem:  C20 biztosíték
• Frekvencia:  50 Hz
• Transzformátor típusa:  toroid
• Feszültségstabilizálás:  IGEN
• Feszültség hullámforma:  Tiszta szinuszhullám
• Hullámtorzítás:  ≤3%
• Támogatott akkumulátortípusok:  48V - AGM VRLA és GEL
• Töltőfeszültség:  54,5V
• Maximális töltőáram :  15A
• Elemvédelem:  41V-on
• Kapcsolási idő:  <10ms
• UPS működési ideje:  A használt akkumulátorrendszertől függ
• Hangjelzés:  IGEN (leírás a kézikönyvben)
• A termék súlya csomagolással:  19,7 kg

Biztonság:

• túlterhelés,
• túltöltés és kisütés előtt
• rövidzárlat
• Termikus
• Túl magas és túl alacsony bemeneti feszültség ellen

A 12 V-os akkumulátorok csatlakoztatásának sémája (soros csatlakozás) 48 V feszültségű csomag beszerzéséhez

• Készülékünk esetében  48V névleges feszültségű akkumulátor csatlakoztatása szükséges . Erre a célra  4 db 12V feszültségű  és azonos kapacitású akkumulátor használható sorba kapcsolva  , a bemutatott példadiagram szerint.
• Azonos névleges feszültségű akkumulátorokat csatlakoztatunk. Csatlakoztassa sorba az akkumulátorokat  ellentétes pólusokkal , azaz "-" a "+" csatlakozókkal.
• A sorozat első akkumulátorának szabad "+" csatlakozója lesz, az utolsónak pedig "-" csatlakozója lesz, ezekkel a csatlakozókkal csatlakoztassa a soros csomagot az UPS-hez.
• Amikor a soros csomagot az UPS-hez csatlakoztatja, ne felejtse el betartani a helyes polaritást az ábrán látható módon. Vagyis ugyanazok a pólusok, a "+" a "+" csatlakozó és a "-" a "-" csatlakozó.
• Ily módon a felhasznált akkumulátorok összegének feszültségével és azonos kapacitású akkumulátorcsomagot kapunk.

Fontos tippek az akkumulátorok soros csatlakoztatásához:

• Soros csatlakozás esetén az ún feszültségkiegyenlítő , hogy az akkumulátor feszültsége egyenlő legyen. Ha két vagy több akkumulátort sorba kapcsolunk, az egyes akkumulátorok feszültsége eltérő lehet, az egyik feszültség magas, a másik alacsony. A különböző akkumulátorfeszültségek egyenetlen töltést és kisütést okozhatnak  .
• A legjobb az azonos kapacitású akkumulátorokat kombinálni.
• Ugyanabban a technológiában kell őket elkészíteni.
• Hasonlóan kell viselni őket.
• Az akkumulátorok azonos töltöttségi állapota.
• Az akkumulátorok csatlakoztatásához használt kábeleknek megfelelő méretűnek és a lehető legrövidebbnek kell lenniük.
• Amikor az elemeket újakra cseréli, az összes elemet egyszerre kell cserélni.

A 12 V-os akkumulátorok csatlakoztatásának sémája (soros-párhuzamos csatlakozás) 48 V feszültségű és kétszeres kapacitású csomag beszerzéséhez.

• Ehhez a csatlakozáshoz  8 db 12V feszültségű  , azonos kapacitású akkumulátor használható. Párhuzamosan  csatlakoztatott akkumulátorok  két 4 db -  os soros csomagban  . , a bemutatott példaszerű séma szerint.
• Két egyforma soros csomag elkészítése: 4 db azonos névleges feszültségű akkumulátort   csatlakoztatunk  . Csatlakoztassa sorba az akkumulátorokat  ellentétes pólusokkal , azaz "-" a "+" csatlakozókkal.
•  A sorozat első akkumulátora szabad "+" csatlakozóval, az utolsó pedig "-" csatlakozóval lesz ellátva, ezekkel a csatlakozókkal kell a következőhöz  4 db soros akkumulátort csatlakoztatni, párhuzamos csatlakozás  lesz a csomagok között létrejött.  A következő csatlakozást ugyanúgy közvetlenül az UPS-hez kell kötni.
• Amikor a csomagot az UPS-hez csatlakoztatja, ne felejtse el betartani a helyes polaritást az ábrán látható módon. Vagyis ugyanazok a pólusok, a "+" a "+" csatlakozó és a "-" a "-" csatlakozó.
• Ily módon a felhasznált akkumulátorok összegének megfelelő feszültségű és dupla kapacitású akkumulátorcsomagot kapunk.

Fontos tippek az akkumulátorok soros-párhuzamos csatlakoztatásához:

• Az akkumulátorok kiválasztására és csatlakoztatására vonatkozó szabályok és irányelvek ugyanazok, mint a soros csatlakoztatásnál.
